5. Колова інтерполяція

Круговая интерполяция задается функцией G02, если дуга обрабатывается по часовой стрелке, и G03 – если против часовой стрелки. Затем по адресам X,Y,Z задаются координаты конечной точки дуги, при программировании в абсолютных координатах (G90). При программировании в приращениях (G91) по этим адресам задаются расстояния от конечной до начальной точки дуги. Далее в кадре записываются расстояния от начальной точки дуги до ее центра по адресам I,J,K, так  как адреса X,Y,Z уже задействованы. Пример круговой интерполяции показан на рисунке 2

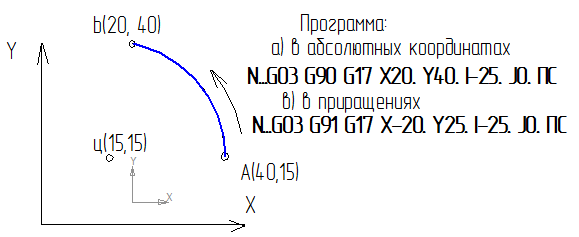

Рисунок 2 - Круговая интерполяция против часовой стрелки

Как видим, дуга обходится против часовой стрелки, поэтому G03. Дуга лежит в плоскости ХУ, поэтому G17. Расстояние от начальной точки дуги по оси Х будет: I=15-40=-25, по оси У: J=15-15=0. Подачи в кадрах нет, так как она была задана ранее в предыдущих кадрах
