5. Програмування обробки конічних поверхонь

Обработка конических поверхностей осуществляется одновременным перемещением резца по осям X и Z. Для этого задают координаты конечной точки образующей конической поверхности, т.е. диаметр по оси X и длину по оси Z, причем первый кадр этого перемещения записывают со звездочкой (*). Резец предварительно подводят по управляющей программе к точке начала обработки конуса (см. рис.1)

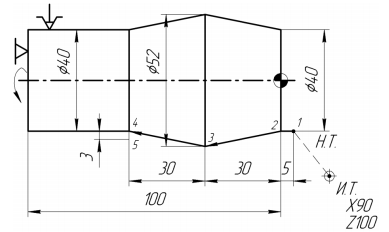

Рисунок 1 - Схема обработки конических поверхностей

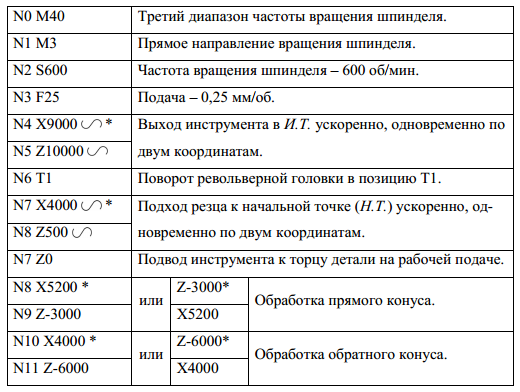

Запись управляющей программы в абсолютной системе отсчета для обработки конических поверхностей при s = 0,25 мм/об, n = 600 об/мин имеет вид:

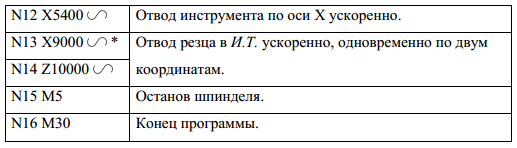

При задании управляющей программы обработки конусов в относительной системе отсчета кадры с N8 по N11 имеют следующий вид:
N8 X1200 *
N9 Z−3000
N10 X−1200*
N11 Z−3000
