2. Кодування елементів КП (система «Електроніка НЦ-31»). Призначення символів. Підготовчі та допоміжні функції

Механизмы станка ЧПУ функционируют под действием команд управляющей программы, задаваемых специальным кодом, т.е. совокупностью буквенных и цифровых символов, посредством которых информация может быть представлена в форме, удобной для передачи. Система кодирования обеспечивает наглядность, возможность легкого чтения кода и обнаружения ошибок по расположению отдельных его элементов. Управляющая программа записывается в виде последовательности кадров, представляющих собой законченные по смыслу фразы на языке кодирования технологической, геометрической и вспомогательной информации
Составной частью кадра, содержащей данные о параметре процесса обработки и другие данные по выполнению управления, является слово, а главной его частью – адрес, определяющий назначение следующих за ним данных. Составными частями слова являются символы. Первый символ слова – буква латинского алфавита, обозначает адрес. Последующими числовыми символами записывается числовая информация. Значения символов адресов приведены в табл. 1

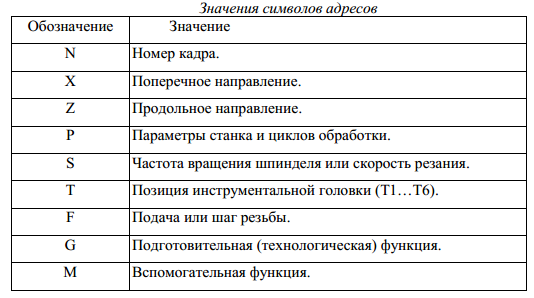

Таблица 1

Перед каждым кадром указывается его номер, который задается адресом N, например, N3, N65, N215. Рекомендуется применять упорядоченную последовательность возрастания номеров кадров, но при необходимости корректировки в программу могут вводиться кадры под любым номером до N999
Подготовительная функция, которая определяет режим работы ЧПУ, задается адресом G и двузначным числом (00…99). Значения подготовительных функций для системы ЧПУ «Электроника НЦ-31» приведены в табл. 2

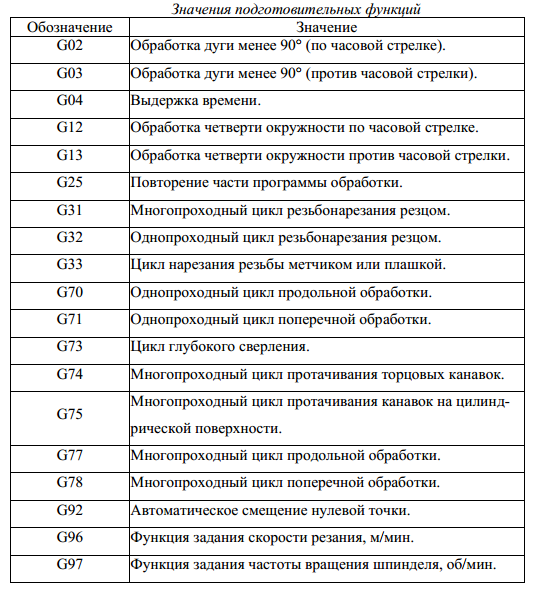

Таблица 2

В каждом кадре, относящемся к функции G (кроме последнего), ставят «звездочку», которую вводят в память системы ЧПУ клавишей на пульте управления. По адресу М («Вспомогательная функция») задают команды исполнительным органам станков с ЧПУ. Значения вспомогательных функций приведены в табл. 3

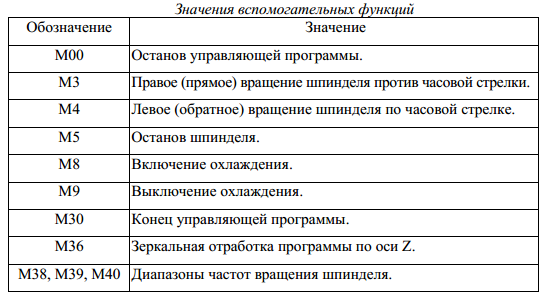

Таблица 3
