Практичне заняття №1-2. Конструювання калібру-скоби для контролю розміру вала
Метою проведення практичного заняття є ознайомлення студентів з окремими теоретичними положеннями і формування певних навичок розв′язання практичних задач по темі "Гладкі калібри та їх конструювання"
Під час виконання практичного заняття студент ознайомиться з основними принципами побудови схем розташування полів допусків калібрів, послідовністю конструювання, робочими кресленнями гладких калібрів
Для заданого розміру валу необхідно:
- визначити граничні відхилення контрольованого діаметра вала;
- визначити граничні розміри контрольованого розміру;
- визначити допуск на виготовлення;
- розрахувати виконавчі розміри прохідної (ПРвик) і непрохідної (НЕвик) сторін калібра-скоби;
- визначити граничні відхилення виконавчих розмірів прохідної (ПРвик) і непрохідної (НЕвик) сторін калібра-скоби;
- розрахувати розмір гранично спрацьованої прохідної сторони калібра-скоби;
- визначити виконавчі розміри контрольного калібру К-ПРвик, К-НЕвик і К-Ивик для калібра-скоби ПР;
- визначити граничні відхилення виконавчих розмірів контрольного калібра-скоби;
- побудувати схему розташування полів допусків робочих і контрольних калібрів для контролювання вала;
- розробити креслення калібра-скоби

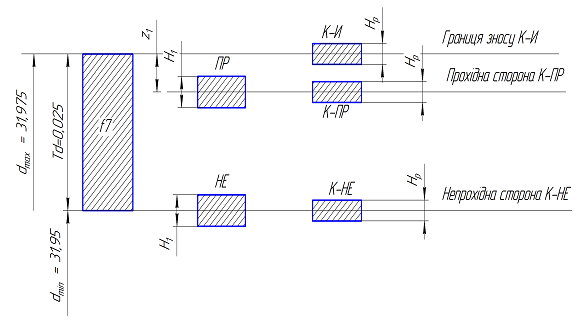

Рисунок 1 − Схема розташування полів допусків робочих і контрольних калібрів для контролювання вала Ø32f7
ВИМОГИ ДО ОФОРМЛЕННЯ ПРАКТИЧНОЇ РОБОТИ
Практична робота повинна бути виконана на аркушах формату А4 згідно послідовності виконання у вигляді друкованого тексту шрифтом 14пт, обсяг – 2-3 сторінки. Креслення повинно бути виконано на форматі А4 або А3 (в залежності від конструктивних розмірів калібру - скоби) з дотриманням стандартів ЄСКД

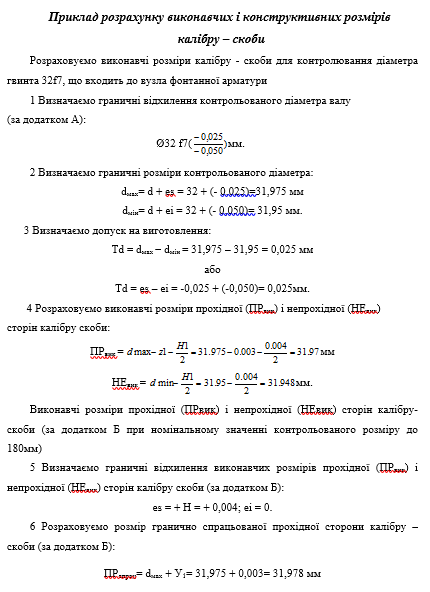

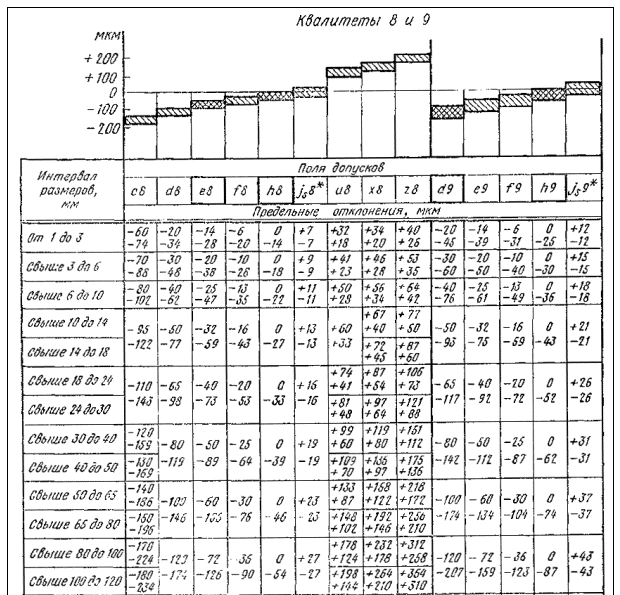

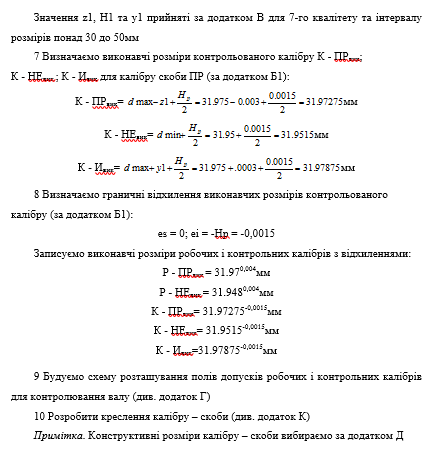

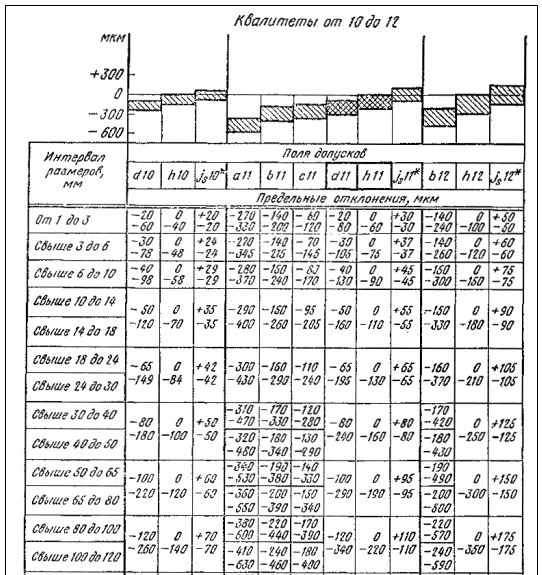

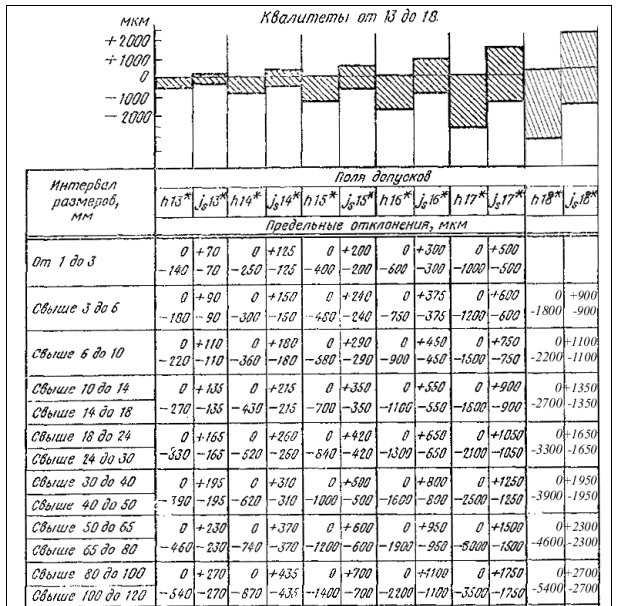

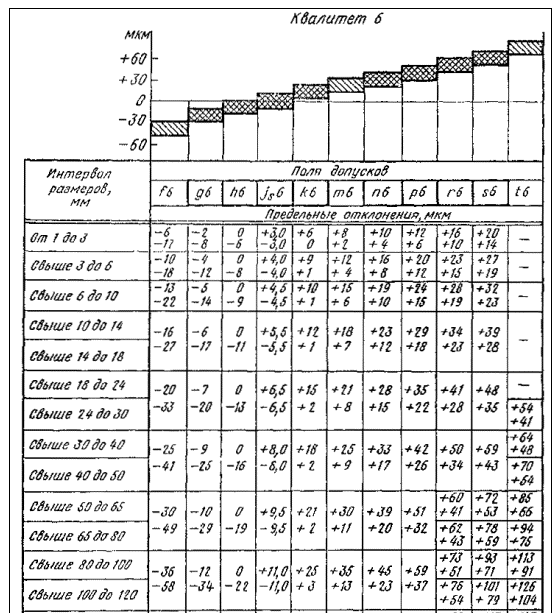

Додаток А. Граничні відхилення валів (за ГОСТ 25347 - 82)
Додаток А. Граничні відхилення валів (за ГОСТ 25347 - 82)
Додаток А. Граничні відхилення валів (за ГОСТ 25347 - 82)
Додаток А. Граничні відхилення валів (за ГОСТ 25347 - 82)
Додаток А. Граничні відхилення валів (за ГОСТ 25347 - 82)

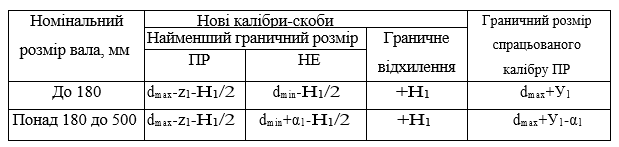

Додаток Б. Формули для визначення виконавчих розмірів калібрів-скоб для валів
(за ГОСТ 2 1401 – 75 )

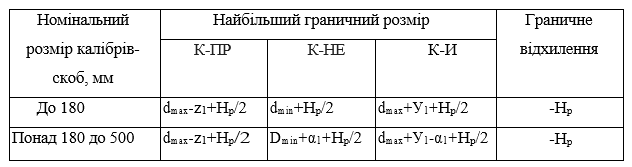

Додаток Б1. Формули для визначення виконавчих розмірів контрольних калібрів для валів (за ГОСТ 21401-75)

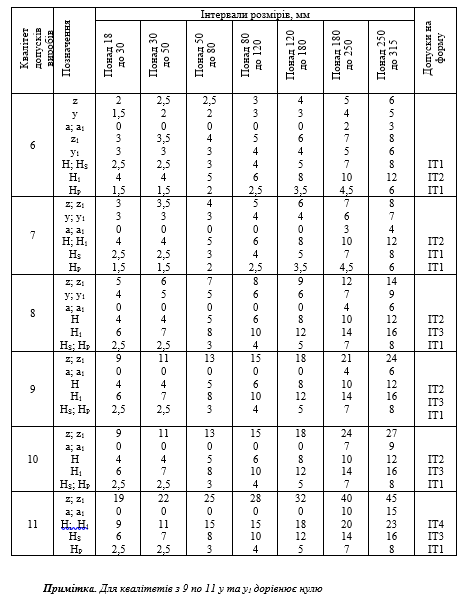

Додаток В. Допуски і відхилення калібрів, мкм (за ГОСТ21401-75)

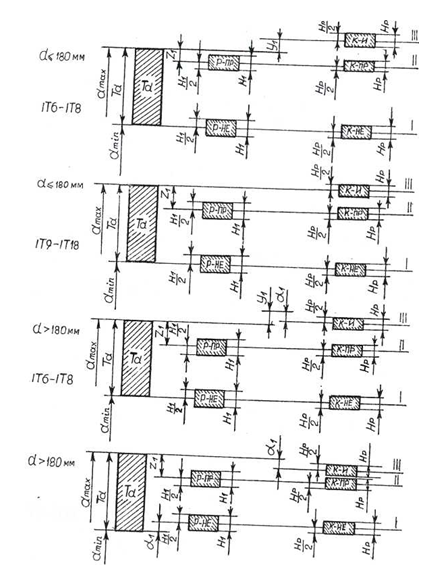

Додаток Г. Розташування полів допусків калібрів – скоб відносно їх номінальних розмірів
І - непрохідна частина; II - прохідна частина; Ш - межа спрацювання

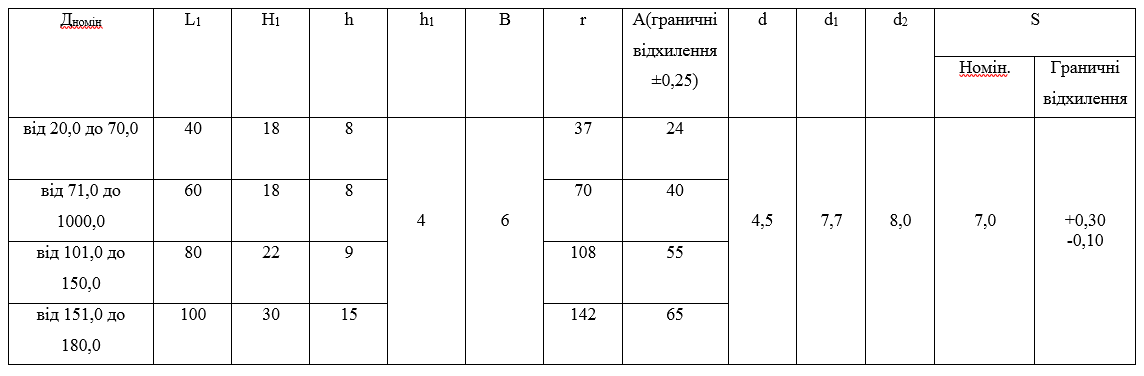

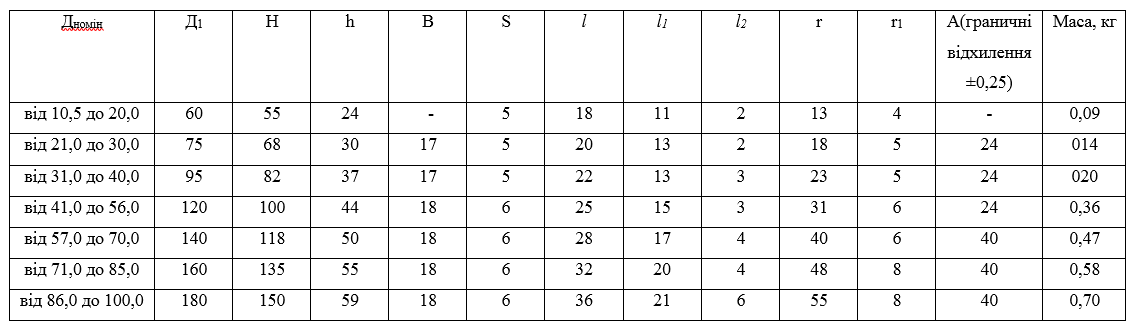

Додаток Д. Конструктивні розміри калібру - скоби, мм
Додаток Д1. Констурктивні розміри ручок - накладок, мм

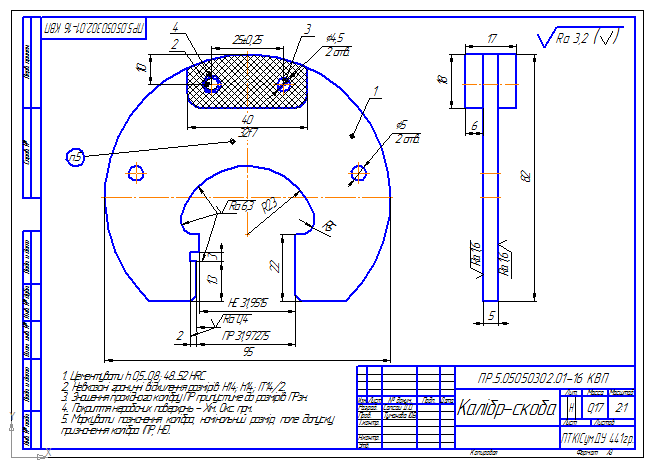

Додаток К. Приклад оформлення креслення калібру - скоби

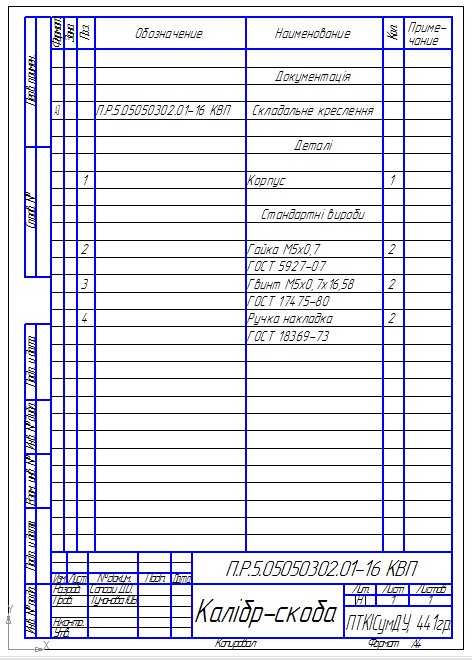

Додаток К1. Приклад оформлення специфікації
