Основні відомості про посадки. Графічне зображення та позначення полів допусків на кресленнях

В машинах і механізмах деталі перебувають у з'єднаннях з іншими деталями, утворюючи посадки, але характер цих з'єднань (посадок) може бути різним. В одних випадках потрібно забез­печити взаємне вільне переміщення однієї деталі щодо другої, в інших випадках потрібно забезпечити відносну нерухомість деталей або їх щільне притягання одна до одної. Характер з'єднання (посадки) визнача­ється різницею розмірів отвору і вала, які утворюють з'єднання

Посадка - характер з'єднання двох деталей, визначений різницею їх розмірів до складання. Залежно від розмірів отвору і вала, що утворюють з'єднання, в посад­ках може утворюватися зазор або натяг

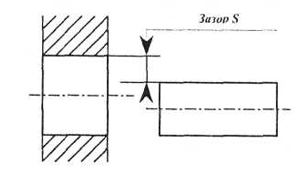

            Зазор - різниця між розмірами отвору і вала до складання, якщо розмір отвору більший за розмір вала (див. рис. 1). Зазор позначають літерою S


Рисунок 1 - Утворення зазору
