2. Фундаменти й фундаментні балки

За способом влаштування фундаменти бувають збірні й монолітні. Під колони каркасу передбачають окремі фундаменти з підколонниками стаканного типу (рис.13.4), а стіни спирають на фундаментні балки.

Залежно від величини навантаження на колони, її перерізу та глибини закладення фундаментів застосовують кілька типорозмірів фундаментів. Висота фундаментних блоків 1,5 і від 1,8 до 4,2 м з градацією через 0,6 м; розміри підошви блоків у плані від 1,5х1,5 м і більше з модулем 0,3 М; розміри підколонника в плані від 0,9х0,9 до 1,2х7,2 м з модулем 0,3 М. Глибина стакана становить 0,8; 0,9; 0,95 і 1,25 м, а висота сходів – 0,3 і 0,45 м.

Збірні фундаменти можуть складатися з одного блоку (підколонника з стаканом) або бути складеними з підколонника й опорної фундаментної плити. Влаштування збірних фундаментів за витратою бетону, вартістю й працевитратами більш економічне від монолітних.

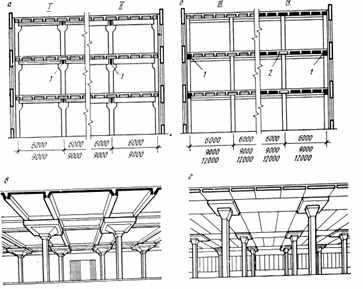

Рис.13.3. Каркаси багатоповерхових промислових будівель:

а – балковий, при оперті ригелів на консолі колон (І – варіант перекриттів з опертям ребристих плит на полиці ригелів; ІІ – те саме, з опертям плит по верху ригелів); б – балковий, при безконсольному оперті ригелів (ІІІ – перекриття з ребристими плитами; IV – те саме, з багатопустотними); в – безбалковий з надколонними плитами, розташованими у двох напрямах; г – те саме, з надколонними плитами, розташованими в одному напрямі; 1 – ригель поздовжньої рами; 2 – сантехнічна панель

Для зменшення маси і зниження витрати сталі застосовують збірні ребристі або порожнисті фундаменти (рис.13.4).

Фундаменти з підколонниками пенькоподібного типу влаштовують під залізобето нні колони великого перерізу або під стальні колони (рис.13.4,е). Пеньок, що є елементом колони, влаштовують під час робіт нульового циклу. Пеньок з фундаментом і колону з пеньком з’єднують зварюванням випусків арматури й бетоном, який нагнітають у шви.

Пальові фундаменти влаштовують при заляганні біля поверхні землі слабких грунтів і наявності грунтових вод (рис.13.4,в). Головні частини паль зв’язують монолітним або збірним залізобетонним ростверком, який водночас є підколонником.

Для скорочення типорозмірів колон верх фундаментів незалежно від глибини закладення підошви рекомендується розташовувати на позначці 0,15 м, тоб то на 15 см нижче від позначки чистої підлоги цеху. Їх установлюють на підмазку з цементного розчину завтовшки 20мм.

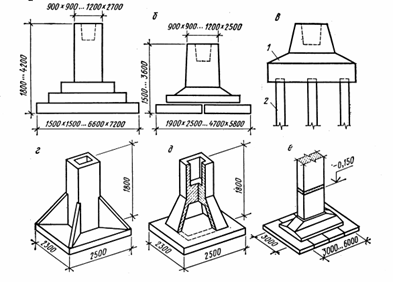

Рис.13.4. Типи фундаментів промислових будівель:

а – монолітний; б – збірний складений; в – пальовий; г – збірний ребристий; д –

збірний порожнистий; е – з підколонником типу пенька; 1 – ростверк; 2 - паля

Навісні панелі стін допускається спирати на шар набетонки, передаючи їхню масу безпосередньо на підколонники.

По фундаментних балках укладають 1-2 шар и гідроізоляційного матеріалу, а щоб запобігти деформації балок внаслідок можливого здимання грунтів, знизу і з боків передбачають підсипку з шлаку, крупнозернистого піску або цегляного щебню.

Несучі стіни в будівлях безкаркасних або з неповним каркасом спирають на стрічкові фундаменти, які рекомендується робити із збірних елементів аналогічно громадським будівлям. Це дає з могу вести монтаж колон при засипаних котлованах після влаштування підготовки під підлогу й прокладання підземних комунікацій, тобто після робіт нульового циклу.

Колони з фундаментами з’єднують різними способами. Найпоширенішим є жорстке кріплення за допомогою бетону.

Стіни каркасних будівель спирають на фундаментні балки, укладені між підколонниками фундаментів на спеціальні залізобетонні стовпчики або на консолі колон. Фундаментні балки захищають підлогу від продування в разі осідання вимощення. Залізобетонні фундаментні балки при кроці колон 6 м залежно від розмірів підколонників і способів опертя мають довжину від 5,95 до 4,3 м, а переріз – тавровий і трапецієвид ний.

Висоту балок під самонесучі стіни з цегли, малих блоків і панелей беруть 450 мм, а під навісні панелі – 300 мм.

Якщо крок колон 12 м, застосовують в основному балки трапецієвидного перерізу 400 і 600 мм заввишки та 11,95-10,2 завдовжки. Балки монтують  так,  щоб їхній верх був на 30 мм нижче від рівня підлоги.
