3. Правила розрізу кам'яної кладки

У всіх  видах  кладки  камінь і розчин повинні працювати спільно, обумовлюючи її монолітність. При цьому забезпечується  неможливість зсуву каменів під дією прикладених навантажень.

Для монолітності кладки необхідно дотримуватись правил розрізки, що передбачають  певне розміщення її рядів, поділ кожного з них  на окремі камені і розташування швів у суміжних рядах.

Рисунок 1 - Розшиті шви .1, 2, 3 – розшиті шви (неповний, увігнутий, опуклий)

Перше правило розрізу вимагає, щоб поверхні, які  передають зусилля від вищепокладених шарів до нижчепокладених, були плоскими і перпендикулярними до сил, що діють на них, або сприймали зусилля,  і спрямовані під кутом, що виключає зрушення каменів .

Припустимий кут a відхилення від вертикалі діючої сили обчислюють наступним чином :

Рисунок 2 - Вплив на кладку похилої сили

Сила Р розкладається на силу, що стискує ряди каменів – Р1=Р × cosa  і силу, що рухає їх, – Р2=Р × sina.  Зрушенню каменів перешкоджає сила P1 f = f × P× cosa , де f  – коефіцієнт тертя каменя з каменем. Положення каменя стійке, якщо

                                                  P × sina  ≤  f × P × cosa.

 Розділивши обидві частини нерівності на P × cosa, одержимо

                                                          tga ≤  f.

Коефіцієнт тертя f = tgj, де j = 30...35° – кут тертя каменя по каменю. Підставимо значення f у нерівність, тоді

tg a ≤ tg j,

звідки a ≤ j. З урахуванням дворазового запасу міцності кут не повинен перевищувати 15. ..17°.

Друге правило розрізу вимагає усунення можливості зрушення каменів, або відколення їхньої частини під впливом зусиль, що виникають у самій кладці, тобто масив кладки повинен розмежовуватися на окремі камені системою вертикальних площин (швів), одні з яких перпендикулярні до верстових рядів кладки, а інші їм рівнобіжні .

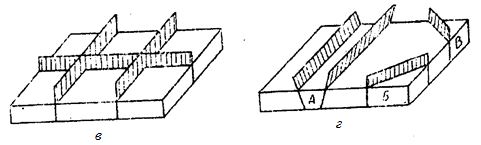

Рисунок 3 -  в, г Відповідно правильне і неправильне розташування площин  розрізу

 У разі невиконання правила відбувається розклинення рядів або відколення частин каменя (рис.3, г; камені А, Б і В).

Третє правило зобов'язує дотримуватись  перев'язки  вертикальних  швів, яка виключає збіг поперечних і поздовжніх швів у суміжних рядах кладки.

При недотриманні цього правила кладка здобуває вид окремих стовпчиків, що деформуються  в результаті поздовжнього вигину і призводить до руйнування конструкції.

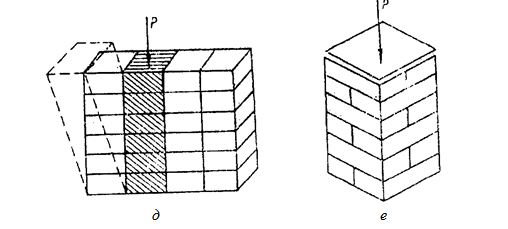

Рисунок 4 -  д, е – кладка відповідно без перев'язки і з перев'язкою швів

При виконанні виробничих операцій користуються наступними інструментами:

лопатою для розчину, якою перемішують розчин у шухлядах і подають на стіну;

комбінованою кельмою розрівнюють розчин, одночасно заповнюючи вертикальні шви, підрізають розчин і перемішують його в ящику;

молотком-кирочкою обрубують і стесують цеглу і керамічні камені; розшивками додають швам, які заповнені розчином, відповідну форму.

При виконанні контрольно-вимірювальних операцій застосовують:

порядовки, причалку, будівельний рівень, рулетку вимірювальну, метр складний, висок, косинець.

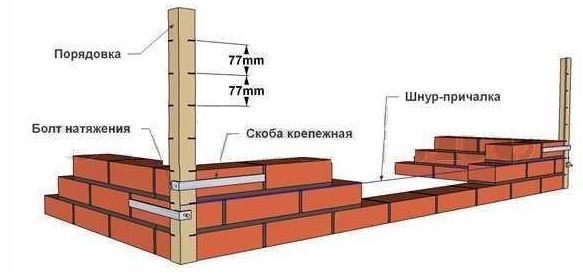

Порядовки забезпечують можливість: дотримувати горизонтальність кладки, зберігати необхідну товщину горизонтальних швів і контролювати висотні позначки. Виконані з дерева або металу порядовки мають розподіли, розташовані через кожні 77 мм, що обумовлені висотою цегли 65 мм і товщиною шва 12 мм. Відповідно до вирізів розподілів на порядовці фіксують рівень причалки. Порядовки встановлюють по нівеліру і вимірюють за виском, на прямих ділянках стін не менше ніж через 12 м, усіх кутах і перетинах стін.

Будівельним рівнем довжиною 700 мм контролюють горизонтальність і вертикальність   площин   кладки,   а   правилом,  у  вигляді   дерев'яної  рейки (30×80 мм) довжиною 1,5...2 м перевіряють  лицьову площину кладки.

Рулетку і метр використовують для розмітки і контролю лінійних розмірів кам'яних конструкцій.

Виском перевіряють вертикальність поверхонь і кутів кладки.

Для перевірки кутів і перетинань застосовують косинець.

Кладка стін по висоті вимагає зміни рівня робочого місця мулярів. У зв'язку з цим використовують спеціальні інвентарні підмости.

Частіше застосовують інвентарні підмости і риштування, виготовлені в заводських умовах. У випадках, коли габарити таких типових допоміжних пристроїв не відповідають умовам провадження робіт, допускається з дозволу головного інженера будівництва застосування неінвентарних підмостей і рештування  за затвердженим проектом.

При зведенні стін і перегородок багатоповерхових будинків, коли висота кладки не перевищує 6 м, застосовують: блокові , шарнірно-панельні  з відкидними опорами, що створює можливість змінювати їхню висоту від 1 до 2 м; а також переносні площадки для кладки стін сходово-ліфтової клітки.

При кладці  стін одноповерхових будинків висотою більше 6 м застосовують риштування. Їх установлюють ззовні будинків на підкладках з дошок, покладених на спланованій поверхні землі, або підвішують до розташованих зверху підтримуючих конструкцій (консолей, ферм, кронштейнів),  що закріплені до каркаса будинку.

Стійкові трубчасті інвентарні риштування являють собою просторову конструкцію (висотою до 40 м), що складається з: двох  рядів нарощуваних стінок довжиною 2 або 4 м, діаметром 60 мм, встановлених у башмаках (опорах), і ригелів такого ж діаметра, довжиною 2 м; дерев'яного щитового настилу товщиною 50 мм; легких металевих сходів і секцій огороджень; елементів вузлів з'єднань у вигляді гаків або хомутів і анкерів для кріплення стояків до стін будинку.
