Теоретичний матеріал до теми 7. Лекція 12 "Вимірювальні прилади з важільно-зубчастою передачею. Конструкція та принцип дії. Особливості конструкції і застосування індикаторних та важільних скоб"

1. Важільно-зубчастий індикатор

Важільно-зубчастий індикатор (рис. 1.1) призначений переважно для вимірювання відхилень від заданої геометричної форми деталей у важкодоступних місцях і використовується з універсальними стояками (штативами)

Рисунок 1.1 - Важільно-зубчастий індикатор (а) і його принципова схема  (б) 1 - вимірювальний  важіль; 2 - приєднувальна втулка (гільза); 3 - корпус;

4 - обичайка; 5 - стрілка; 6 - повідок для переми­кання стрілки; 7 - приєднувальний стержень; 8 - важіль; 9 - зубчасте коле­со: 10 - повідок; 11 - спі­ральна пружина; 12 - зу­бчастий сектор

Індикатор складається з корпуса 3, обичайки 4, приєднувальної втул­ки (гільзи) 2, стержня 7, стрілки 5 і повідка 6 для перемикання напрямку руху стрілки. Вимірювальний важіль 1 закріплений на фрикційному шарнірі і може встановлюватися у потрібному положенні. Принципову схему важільно-зубчастого індикатора наведено на рис. 1.1, б. Відхилення вимірюваль­ного важеля 1 від установленого положення викликає повертання важеля 8 і зубчастого сектора 12, який перебуває у постійному зачепленні з зу­бчастим колесом 9, на осі якого насаджено нерухомо стрілку 5. Повідок 10 служить для зміни напрямку руху стрілки індикатора, а пружина 11 - для забезпечення однопрофільного зачеплення зубців зубчастого сектора 12 і зубчастого колеса 11. При ціні поділок 0,01мм межі вимірювання індикатора становлять ± 0,5мм. Характерною особливістю цього індикатора є можливість перемикан­ня напрямку руху стрілки в один чи в інший бік. Встановлення індикато­ра на нуль здійснюється зміщенням шкали відносно кінця стрілки шляхом повертання обичайки 4, яка пов'язана з циферблатом. Закріплюють інди­катор за циліндричну частину приєднувальної втулки (гільзи) 2 або при­єднувального стержня 7

2. Важільно – зубчаста головка ИГ (мікромір)

Важільно-зубчаста вимірювальна головка ИГ (мікромір) (рис. 2.1, а і б) призначена для відносних вимірювань. Абсолютним методом можна вимірювати деталі, розміри яких не виходять за межі вимірювання за шкалою даного приладу

Мікроміри виготовляються двох моделей: однообертові 1ИГ з ціною поділки 0,001мм з межами вимірювання за шкалою ±0,05мм і 2ИГ з ці­ною поділки 0,002 мм з межами вимірювання за шкалою ±0,1мм і багатообертові 1ИГМ і 2ИГМ з ціною поділки 0,001 і 0,002мм з межами ви­мірювання 1 і 2мм відповідно. Багатообертові головки використовують у тих випадках, коли вимага­ється висока точність і великі межі вимірювання. У важільно-зубчастої головки ИГ застосований механізм з двома важільними і однією зубчас­тою передачею. При переміщені вимірювального стержня 1 у двох на­прямних втулках 8 відбувається повертання двоплечого важеля 3, який діє на важіль 5, що закінчується зубчастим сектором, який перебуває у постійному зачеплені з зубчастим колесом 4, на осі якого встановлена стрілка і втулка, з'єднана з спіральною пружиною 6, що вибирає зазори, забезпечуючи постійне контактування в зубчастій передачі і між важеля­ми приладу. Вимірювальне зусилля створюється пружиною 7. Підіймання й опускання (аретирування) вимірювального стержня здійснюється з до­помогою важеля 2. Для зручності відлічування показів шкала обладнана двома переставними покажчиками 9 поля допуску (граничних відхилень) вимірюваного розміру. Головка закріплюється в стояку або в універсаль­ному штативі за втулку 10 діаметром 8мм. Мікроміри застосовують та­кож у внутрішньомірах підвищеної точності з кульковою передачею

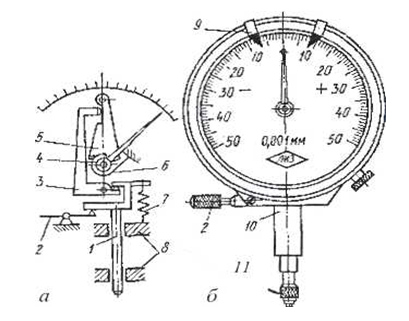

Рисунок 2.1 - Важільно-зубчаста вимірювальна головка 1ИГ (мі­кромір): а - схема; б - загальний вигляд: 1 - вимірювальний сте­ржень; 2 - відвідний важіль;

3 -двоплечий важіль; 4 - зубчасте колесо; 5 - важіль з зубчастим сектором; 6 - спіральна пружина; 7 - пружина; 8 - напрямні втулки;

9 - переставні показчики поля допуску; 10 - напрямна втулка (гільза); 11 - вимірювальний наконечник
